HTML、CSS和JavaScript，是如何变成⻚⾯的？

导航被提交后就进⼊了渲染阶段。

构建DOM树

为什么要构建DOM树呢？

这是因为浏览器⽆法直接理解和使⽤HTML，所以需要将HTML转换为浏览器能够理解的结构——DOM树。

样式计算

样式计算的⽬的是为了计算出DOM节点中每个元素的具体样式

把CSS转换为浏览器能够理解的结构

CSS样式来源主要有上面三种

浏览器也是⽆法直接理解这些纯⽂本的CSS样式，所以当渲染引擎接收到 CSS⽂本时，会执⾏⼀个转换操作，将CSS⽂本转换为浏览器可以理解的结构—— styleSheets。

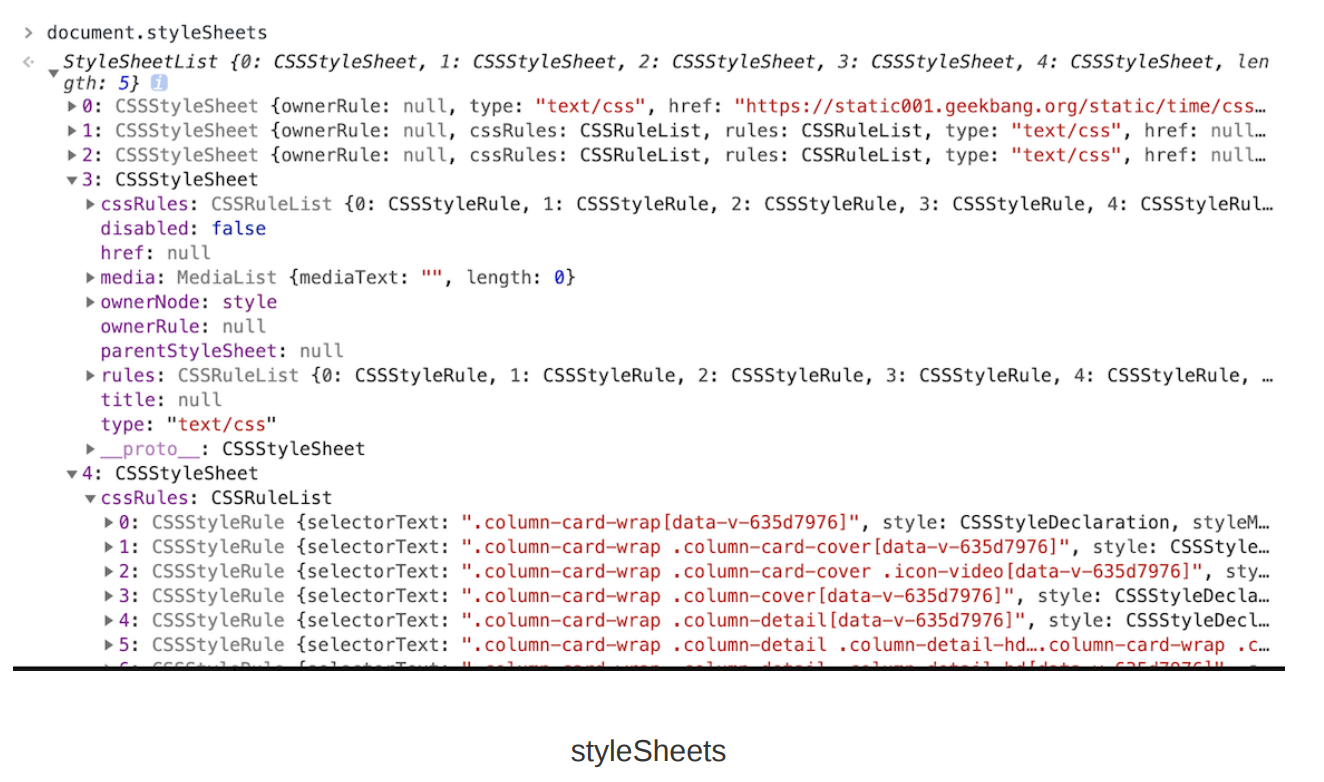

只需要在控制台中输⼊ document.styleSheets，然后就看到如下图所⽰的结构：

)

转换样式表中的属性值，使其标准化

接下来就要对其进⾏属性值的标准化操作

的CSS⽂本中有很多属性值，如2em、blue、bold，这些类型数值不容易被渲染引擎理解，所以需要将所有值转换为渲染引擎容易理解的、标准化的计算值

计算出DOM树中每个节点的具体样式

样式计算过程中的第一个规则是CSS继承。

CSS继承就是每个DOM节点都包含有⽗节点的样式

样式计算过程中的第⼆个规则是样式层叠。

层叠是CSS的⼀个基本特征，它是⼀个定义了如何合并来⾃多个源的属性值的算法。它在CSS处于核⼼地位，CSS的全称“层叠样式表”正是强调了这⼀点。

这个阶段最终输出的内容是每个DOM节点的样式，并被保存在ComputedStyle的结构内。

布局阶段

接下来就需要计算出DOM树中可⻅元素的⼏何位置，我们把这个计算过程叫做布局。

创建布局树

在显⽰之前，我们还要额外地构建⼀棵只包含可⻅元素布局树

从上图可以看出，DOM树中所有不可⻅的节点都没有包含到布局树中

为了构建布局树，浏览器⼤体上完成了下⾯这些⼯作：

⽽不可⻅的节点会被布局树忽略掉，如head标签下⾯的全部内容，再⽐如body.p.span这个元素，因为它的属性包含 dispaly:none，所以这个元素也没有被包进布局树。

布局计算

接下来，就计算布局树节点的坐标位置

分层

现在我们有了布局树，因为⻚⾯中有很多复杂的效果，如⼀些复杂的3D变换、⻚⾯滚动，或者使⽤z-indexing做z轴排序等，为了更加⽅便地实现这些效果，渲染引擎还需要为特定的节点⽣成专⽤的图层，并⽣成⼀棵对应的图层树

浏览器的⻚⾯实际上被分成了很多图层，这些图层叠加后合成了最终的⻚⾯

浏览器的⻚⾯实际上被分成了很多图层，这些图层叠加后合成了最终的⻚⾯。

但并不是布局树的每个节点都包含⼀个图层，如果⼀个节点没有对应的层，那么这个节点就从属于⽗节点的图层。

那么需要满⾜什么条件，渲染引擎才会为特定的节点创建新的层呢？

第⼀点，拥有层叠上下⽂属性的元素会被提升为单独的⼀层。

第⼆点，需要剪裁（clip）的地⽅也会被创建为图层。

<style>
div {
width: 200;
height: 200;
overflow:auto;
background: gray;
}
</style>
<body>
<div >
<p>所以元素有了层叠上下⽂的属性或者需要被剪裁，那么就会被提升成为单独⼀层，你可以参看下图：</p>
<p>从上图我们可以看到，document层上有A和B层，⽽B层之上⼜有两个图层。这些图层组织在⼀起也是⼀颗树状结构。</p>
<p>图层树是基于布局树来创建的，为了找出哪些元素需要在哪些层中，渲染引擎会遍历布局树来创建层树（Update LayerTree）。</p>
</div>
</body>

在这⾥我们把div的⼤⼩限定为200 * 200像素，⽽div⾥⾯的⽂字内容⽐较多，⽂字所显⽰的区域肯定会超出 200 * 200的⾯积，这时候就产⽣了剪裁

出现这种裁剪情况的时候，渲染引擎会为⽂字部分单独创建⼀个层，如果出现滚动条，滚动条也会被提升为单独的层。

图层绘制

在完成图层树的构建之后，渲染引擎会对图层树中的每个图层进⾏绘制

渲染引擎实现图层的绘制与之类似，会把⼀个图层的绘制拆分成很多⼩的绘制指令，然后再把这些指令按照顺序组成⼀个待绘制列表，如下图所⽰：

栅格化（raster）操作

当图层的绘制列表准备好之后，主线程会把该绘制列表提交（commit）给合成线程

我们把⽤⼾可以看到的这个部分叫做视⼝（viewport）。

有的图层可以很⼤，⽐如有的⻚⾯你使⽤滚动条要滚动好久才能滚动到底部，但是通过视⼝，⽤⼾只能看到⻚⾯的很⼩⼀部分，所以在这种情况下，要绘制出所有图层内容的话，就会产⽣太⼤的开销，⽽且也没有必要。

基于这个原因，合成线程会将图层划分为图块（tile）

合成线程会按照视⼝附近的图块来优先⽣成位图，实际⽣成位图的操作是由栅格化来执⾏的。所谓栅格化，是指将图块转换为位图。

合成和显⽰

⼀旦所有图块都被光栅化，合成线程就会⽣成⼀个绘制图块的命令⸺“DrawQuad”，然后将该命令提交给浏览器进程。

到这⾥，经过这⼀系列的阶段，编写好的HTML、CSS、JavaScript等⽂件，经过浏览器就会显⽰出漂亮的⻚⾯了。

整个渲染流程：

⼀个完整的渲染流程⼤致可总结为如下：

渲染进程将HTML内容转换为能够读懂的DOM树结构。
渲染引擎将CSS样式表转化为浏览器可以理解的styleSheets，计算出DOM节点的样式。
创建布局树，并计算元素的布局信息。
对布局树进⾏分层，并⽣成分层树。
为每个图层⽣成绘制列表，并将其提交到合成线程。
合成线程将图层分成图块，并在光栅化线程池中将图块转换成位图。
合成线程发送绘制图块命令DrawQuad给浏览器进程。
浏览器进程根据DrawQuad消息⽣成⻚⾯，并显⽰到显⽰器上。
